Замена дисплея iPhone X Инструкция

ТрудностьУмеренный
Шаги - 25
Необходимое время - 60 минут

Как заменить батарею iPhone X в домашних условиях.
Подробная пошаговая инструкция.

Что делать, если треснул дисплей на айфон Х? У вас есть два варианта.
1.Отнести устройство в мастерскую, где вам предложат заменить дисплей на айфон 10.
2. Используя это руководство для восстановления вашего iPhone X, вы можете сделать ремонт айфона Х самостоятельно.

 К задней части дисплея прикреплен комбинированный динамик и датчик, поэтому, делая замену дисплея на iPhone X, вы должны перенести их со старого дисплея на новый. Он содержит специальный осветитель, который является частью биометрической функции защиты удостоверения личности. Если он поврежден или заменен, Face ID перестанет функционировать, поэтому проявляйте особую осторожность, чтобы не повредить какой-либо из этих компонентов во время процедуры. В случае повреждения, только Apple может восстановить функцию Face ID.


Замена дисплея iPhone X Инструкция

  • Прежде чем вы начнете, разрядите батарею iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и / или взорваться во время ремонта.
  • Выключите iPhone перед началом разборки.

Шаг 1 Винты Pentalobe

С помощью 5-ти гранной отвертки удалите два винта pentalobe 6,9 ​​мм на нижнем краю iPhone


Шаг 2 Открытие айфона

Нагревание нижнего края iPhone поможет смягчить клей, который закрепляет дисплей, и облегчит его открытие.

Вы можете использовать фен или тепловой пистолет или подготовьте iOpener и нанесите его на нижний край iPhone примерно на минуту, чтобы смягчить клей под ним.

Шаг 3 Вскройте iPhone с помощью iSclack

  • Если вы планируете делать ремонт айфона Х (в киеве), то рекомендуем вам инструмент iSclack.
  • Откройте iSclack и поместите устройство между присосками, вложив его  пластиковый ограничитель.
  • Расположите присоски рядом с нижним краем iPhone-one спереди, а один на задней панели.
  • Сведите присоски вместе, разведя ручки. Крепко прижмите присоски к передней и задней панелям iPhone.

Если стекло iPhone разбито, то обязательно заклейте стекло скотчем или другой клейкой лентой, чтоб избежать его дальнейшего разрушения и травм от осколков.



Шаг 4

Придерживая телефон внутри, сведите ручки инструмента. Передняя панель должна выскочить из корпуса.

Уберите присоски в сторону




Шаг 5  Если у вас нет iSclack, вскройте iPhone с помощью присоски и пластикового инструмента

  • GnieimxVeXdJJobM.jpeg

    Закрепите присоску на нижний край телефона, избегая изогнутой части стекла.
    Удерживая iPhone одной рукой, потяните вверх присоску, чтобы слегка отделить переднюю панель от задней части корпуса.

  • Возьмите пластиковый инструментом для открывания и аккуратно оттягивайте заднюю часть вниз от экрана, одновременно вытягивая присоску вверх.

  • Равномерно двигайтесь пластиковым инструментом с левого нижнего угла и вверх по левому краю iPhone, прорезав клей, удерживая дисплей на месте.

  • После этого, аккуратно отделите нижнюю часть модуля и положите модуль примерно под углом 90 градусов к корпусу.

Шаг 6

  • Потяните маленький наконечник на присоске, чтобы снять его с передней панели.
  • Если вы использовали iSclack, и он все еще прикреплен к iPhone, удалите его сейчас.


Шаг 7

  • Откройте iPhone, развернув дисплей вверх с левой стороны, как задняя обложка книги.
  • Не пытайтесь полностью отделить дисплей, так как несколько хрупких шлейфов все еще подключают его к логической плате iPhone.

    Положите экран на удобную поверхность, чтоб телефоном ровно лежал и не скользил, пока вы с ним работаете.



Шаг 8 Сборка дисплея


Уберите пять винтов Y000, которые крепят кронштейн разъема логической платы:

  • Три винта диаметром 1,1 мм

  • Один винт 3.1 мм

  • Один винт 3,7 мм


Во всем этом ремонте следите за каждым винтом и убедитесь, что он возвращается именно туда, откуда он появился, чтобы не повредить ваш iPhone.


Шаг 9

  • Снимите держатель (кронштейн) Он может быть легко закреплена снова на месте. Осторожно поднимите держатель и отделите его




Шаг 10

  • Аккуратно с помощью инструмента или ногтя вытяните разъем аккумулятора из гнезда на логической плате.
  • Старайтесь не повредить черный силиконовый герметик, окружающий логическую плату и другие соединения платы. Эти уплотнения обеспечивают дополнительную защиту от проникновения воды и пыли.
  • Немного согните разъем аккумулятора, чтоб случайно не обеспечить питание телефона во время ремонта.




Шаг 11

Для отсоединения разъема датчика передней панели дисплея используйте наконечник или ноготь.




Шаг 12

  • Используйте точку наконечника или ноготь, чтобы отсоединить разъем кабеля панели дисплея.

Чтобы снова прикрепить все шлейфы, тщательно выровняйте их и нажмите на одну сторону, пока он не защелкнется на месте, а затем повторите на другой стороне. Не нажимайте на середину. Если разъем смещен, контакты могут согнуться, что приведет к повреждению.





Шаг 13

Используйте наконечник, чтобы вытащить разъем кабеля дигитайзера вверх из гнезда.


Встраиваемое местоположение этого разъема затрудняет повторное подключение. Потратьте время и аккуратно выровняйте его, затем аккуратно надавите на место с помощью кончика пальца с одной стороны, а затем с другой. Вы должны почувствовать, как он защелкнется.

Если какая-либо часть вашего экрана не реагирует на касание после ремонта, отсоедините аккумулятор, а затем снова закрепите разъем кабеля дигитайзера, убедившись, что он полностью защелкнулся и что в гнезде нет пыли или других препятствий.




Шаг 14

  • Гибкий кабель датчика передней панели слегка закреплен на месте.
  • Аккуратно поднимите кабель до тех пор, пока клей не отделится




Шаг 15

Отсоедините дисплей


Во время повторной сборки на этом шаге замените водонепроницаемый клей по краям дисплея .









Шаг 16 Замена слухового динамика и переднего датчика

Снимите винт Y000 1,2 мм на задней панели дисплея, рядом с портом инфракрасной камеры.




Шаг 17

Под винтом, который вы только что выкрутили, лежит небольшой металлический зажим для заземления. Снимите этот зажим.










Шаг 18

Удалите еще два винта Y000, которые крепят динамик и датчик:

  • Один винт 1,6 мм
  • Один винт 1,3 мм



Шаг 19

  • Слуховой динамик довольно слабо закреплен.
  • Используя spudger, осторожно поднимитесь по верхнему краю громкоговорителя и переверните его сверху вниз и от верхнего края дисплея.
  • Динамик остается подключенным с помощью очень тонкого гибкого кабеля. Будьте осторожны, чтобы не повредить кабель.

Шаг 20

Чтобы смягчить клей, закрепляющий датчики, используйте фен или тепловой пистолет над верхней частью дисплея в течение примерно минуты.



Шаг 21

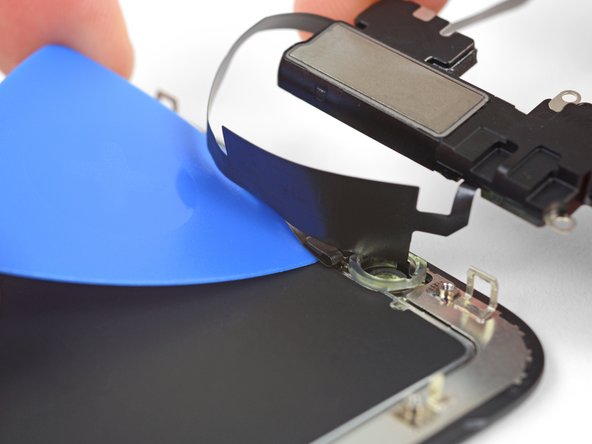

  • Осторожно запустите свой пластиковый инструмент плоской стороной под гибким кабелем микрофона.

  • Осторожно отделяйте микрофон, при этом старайтесь не натягивать и не повредить гибкий кабель.




Шаг 22

  • Легкими движениями влево-вправо, сдвиньте отверстие для открытия под кабелем микрофона и под датчиком приближения + модуль подсветки прожектора.
  • Аккуратно покачивайте и поднимайте, чтобы отделить модуль от выреза на передней панели.








Шаг 23

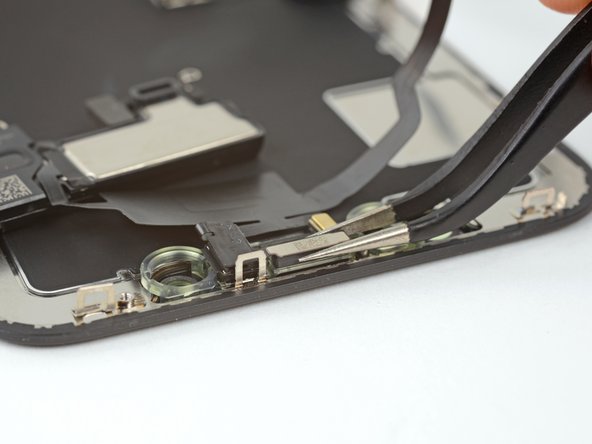

  • Используйте пинцет, чтобы повернуть датчик освещения и снять его с выреза на дисплее.
  • Датчик остается прикрепленным к остальной части сенсорного узла через очень тонкий гибкий кабель. Будьте осторожны, чтобы не повредить этот кабель.





Шаг 24

  • Если вы успешно удалили весь датчик освещенности, как показано на первой фотографии, перейдите к следующему шагу ниже.
  • Если белая полоса рассеивателя отсоединена и остается встроенной в дисплей, как показано на второй фотографии, вам необходимо осторожно повернуть ее вдоль верхнего края с помощью тонкого лезвия или подрезного инструмента. Это будет намного легче сделать, если вы повторно разогреете место.
  • Во время повторной сборки сначала установите диффузор в дисплей, убедившись, что он обращен в правильном направлении (передняя сторона показана на первом изображении, а сторона с обратной стороны показана на третьем).
  • Затем установите датчик освещения сверху диффузора. Вам нужно будет удерживать датчик в положении при установке винтов, закрепляющих узел наушников / датчиков. Как только винты установятся, датчик останется на месте и нормально работает.



Шаг 25

Извлеките слуховой динамик и передний датчик.


Во время повторной сборки проверьте положение черного пластикового модуля, содержащего эти компоненты:

  • Датчик приближения
  • Прожектор

Модуль должен быть расположен таким образом, чтобы эти компоненты не перекрывались никаким клеем.




Чтоб собрать устройство, следуйте этой инструкции в обратном порядке.
